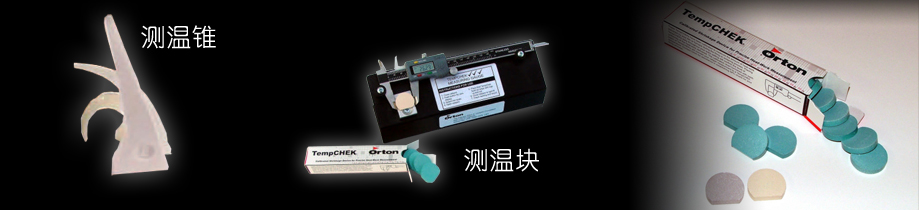

測溫錐(590~2015℃):價格,請與上海麟文儀器有限公司電話咨詢或郵件咨詢
測溫塊(850-1750°C):價格,請與上海麟文儀器有限公司電話咨詢或郵件咨詢
LTS 低溫測溫塊: 850-1100°C (1560-2010°F)
MTS 中溫測溫塊: 950-1100°C(1740-2010°F)
HTS 高溫測溫塊: 1075-1420°C(1970-2580°F)
STS 超高溫測溫塊: 1250-1500°C(2280-2730°F)
ETS 極高溫測溫塊: 1400-1750°C(2550-3180°F)
TempCHEK測溫塊可以應用于各種不同的陶瓷材料
當陶瓷材料在爐子中加熱的時候,陶瓷材料會經歷重要變化,這種變化對于陶瓷材料特殊性能是至關重要的。為了生產高質量的產品,在開發產品關鍵特征時,爐子的加熱循環的控制是關鍵因素。單獨的溫度控制不是生產高質量產品的有效方法。陶瓷材料不僅受到溫度的影響,也受到暴露在該溫度下的時間,合適監控時間和溫度對于控制是必要的。TempChek測溫塊測量的是加熱過程中的能量轉移的量,即通常所說的熱功,是時間和溫度的組合效應。TempChek測溫塊是由各種陶瓷材料構成的、與生產陶瓷材料的成分類似,因此TempChek測溫塊對熱功的反應與陶瓷制品的方式是一樣的,當加熱的時候陶瓷材料的反應就是我們觀察到的收縮。ORTON開發的TempCHEK測溫塊經歷高溫收縮,所以TempCHEK測溫塊可以通過精確測量在加熱過程中的收縮量來測量熱功;測量TempCHEK測溫塊收縮,再轉化為熱功等效溫度,可以判斷是否成功或者沒有達到所需要的燒制性能。
精確測量加熱過程中測溫塊的收縮

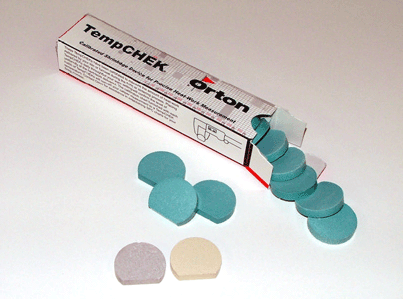

測溫塊(TempCHEK)是一種高質量,熱收縮產品,用于測定窯爐中的溫度或溫度差異。
在燒制結束后,用數字千分尺(右圖)測量TempCHEK測溫塊的直徑,精確到0.01mm。按照Orton為每批測溫塊提供的表格,測溫塊可以用來測定等效溫度;為了確保測試的精度,每次測量都要在TempCHEK測溫塊的同一位置測量。

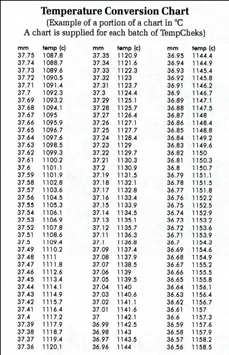

使用等效溫度表(Temp Equivalent Table,右圖),將TempCHEK測溫塊的直徑轉化為等效溫度(溫度恒溫保持1小時);(或者用游標卡尺,精確到0.01mm)
對于保溫時間利用校正因子圖獲得校正因子,校正因子圖可以是攝氏度°C或者華氏度°F。 如果窯爐中使用測溫錐有困難、移動的熱電偶成本又比較高時,測溫塊是測量窯爐中燒制條件的一個選擇不錯的選擇。
準確度和重復性
在出廠前,我們對每一批的測溫塊都進行溫度校正,以保證按照測溫塊轉化得到的溫度準確可靠;雖然燒制氣氛、升溫速率或者停留時間會影響測溫塊的收縮,但是測溫塊還是能辨別出加熱過程的差異。測溫塊測量溫度具有非常好的重復性,可以為燒制過程提供溫度均勻性和溫度重復性的信息。
測溫塊只是一個溫度的相對測量,不是熱電偶的校正設備。
產品質量至關重要
TempCHEK測溫塊是質量優異的產品,對于產品質量保證來說是極其重要的。它比其他的收縮產品有更少的可變因子。Orton采用了標準物質和標準程序生產測溫塊,表格中的所有溫度和圖形都是用熱電偶和千分尺測量得到的,并可追蹤到NIST標準物質。TempCHEK測溫塊是壓縮成形,不是塑料模具成形,可以更好地控制TempCHEK測溫塊的密度,這樣就意味著每一塊測溫塊之間的差異很小,并對每一批產品進行檢測以減小不同批次之間的差異;上述這些質量保證程序確保了所有Orton的TempCHEK測溫塊的重復性。
為什么要使用TempChek測溫塊?什么時候使用TempCHEK測溫塊?
??? 生產工藝改進
??? 生產工藝的監控
??? 預防性維護
通過熱電偶測量爐子內部的實際溫度并不能給出產品在爐子里面吸收的真實的熱功,熱電偶只能表示在一個固定的點,通常在爐子的頂部或者側面。TempCHEK測溫塊則可以放在需要測量熱功的任何地方,TempCHEK測溫塊反饋的是陶瓷制品在一定時間內輻射、對流以及傳導吸收的能量,熱功測量可以用來監控和提高生產工藝的一致性和可重復性。
熱電偶和電子設備來控制爐子是有效的工具,但會有出入;熱電偶在使用過程中會老化,更是在斷裂的時候沒有任何報警。電子控制器則需要校正,隨著時間會偏離校正值,從而給出一個錯誤的讀數值。因為TempChek測溫塊不存在老化,他們可以發現生產工藝中的任何變化。通過每天使用,可以看到爐子的變化趨勢,在影響產品質量之前即可對這種變化進行有效的糾正。
TempCHEK測溫塊能否用于工藝控制參數統計?
是的,用Orton的TempTracker軟件,爐子內部多達9個位置點可以用來監控以確保爐子的一致性以及工藝控制的重復性。氣體火頭或者功率輸出、阻尼器、陶瓷制品的擺放、以及氣流速度調整可以顯示在軟件產生的控制圖上,任何變化都可以看到;然后可以進一步的細調,直到達到一個穩定狀態。ORTON可以我用戶免費提供TempTracker軟件。
產品特征和優勢
????????? 提供獨立的工藝溫度驗證;
????????? 能夠輕松監控帶負載下的溫度;
????????? 對工藝參數改變非常靈敏;
????????? 隨著時間的推移,TempCHEK測溫塊報告的溫度值是不會發生變化的;
?????????
????????? 使用方便;
????????? TempCHEK本身穩定
????????? 免費軟件;
????????? 每一部分上都有產品標識;
????????? 可以從ORTON買到對應的高精度千分尺,與軟件配套使用;
????????? Oton提供技術支持
LTS 低溫測溫塊: 850-1100°C(1560-2010°F)
MTS 中溫測溫塊: 950-1100°C(1740-2010°F)
HTS 高溫測溫塊: 1075-1420°C(1970-2580°F)
STS 超高溫測溫塊: 1250-1500°C(2280-2730°F)
ETS 極高溫測溫塊: 1400-1750°C(2550-3180°F)
