国语狠狠地插进去大黑吊,蝌蚪窝黄色网站,少妇白洁小说在线阅读,日本一区二区三区免费精品

產(chǎn)品中心您現(xiàn)在的位置: 網(wǎng)站首頁 > 產(chǎn)品中心 > Orton測(cè)溫錐測(cè)溫塊 > 常見問題

1. 什么是Orton測(cè)溫錐？

測(cè)溫錐是由Edward Orton于1896年研制成功的（至今已經(jīng)有110年），用于測(cè)量窯爐內(nèi)的燒制溫度和時(shí)間對(duì)陶瓷燒制的影響。在陶瓷行業(yè)，陶瓷燒制時(shí)間和溫度對(duì)陶瓷的組合影響稱之為“加熱功率”，它是獲得成功陶瓷制品的關(guān)鍵因素。正確地使用Orton測(cè)溫錐這一敏感的元件，可以非常準(zhǔn)確地了解加熱過程的差異。

測(cè)溫錐是由超過100種成分精心調(diào)制而成的，成分類似于陶瓷成分。測(cè)溫錐在25℃或小于25℃的溫度范圍內(nèi)將以可重復(fù)的形式發(fā)生彎曲變形；當(dāng)達(dá)到預(yù)期的溫度以及持續(xù)的時(shí)間后，測(cè)溫錐將會(huì)像玻璃一樣變軟和彎曲。

Orton生產(chǎn)大號(hào)、小號(hào)的測(cè)溫錐，以及帶底座的測(cè)溫錐。大號(hào)測(cè)溫錐用于行業(yè)廠家以及制陶藝人，按照Orton于1896年制定的原始標(biāo)準(zhǔn)，大號(hào)測(cè)溫錐為2.5“高（即6.35cm） 、小號(hào)測(cè)溫錐為1.125"高（即2.86cm），成分類似于大號(hào)測(cè)溫錐；小號(hào)測(cè)溫錐應(yīng)用于空間比較小的窯爐中。

小號(hào)測(cè)溫錐、大號(hào)測(cè)溫錐都需要底座以達(dá)到正確的底座角度和高度。

帶底座的測(cè)溫錐也是2.5"（即6.35cm）高，而且高度和底座的角度都不需要再調(diào)試了，對(duì)用戶來說帶底座的測(cè)溫錐既簡(jiǎn)單而且準(zhǔn)確，保證燒制過程的一致性。

2. 為什么要使用Orton測(cè)溫錐？

Orton測(cè)溫錐可以可靠、準(zhǔn)確地測(cè)量時(shí)間和溫度的共同作用，并可用于下列目的：

• 判斷產(chǎn)品是否達(dá)到預(yù)期的加熱程度；

• 測(cè)溫錐得到的數(shù)據(jù)輸入統(tǒng)計(jì)程序以產(chǎn)生SPC控制圖；

• 測(cè)試窯爐的溫度均勻性；

• 在燒制過程中，監(jiān)測(cè)窯爐的氣氛條件；

• 通過同一批次的積聚提供燒制產(chǎn)品的視覺證據(jù)。

3. Orton測(cè)溫錐是如何工作的？

測(cè)溫錐將隨著頂端的角度成向下的弧形或變形，就像時(shí)鐘的指針一樣，當(dāng)頂端錐頂彎曲成90°時(shí)，需要的溫度達(dá)到了。錐頂在開始時(shí)彎曲很慢，但當(dāng)加熱效果超過一定時(shí)間，彎曲將加快。

圖1說明了溫度和時(shí)間的共同作用對(duì)08、07、06、05大號(hào)的測(cè)溫錐的作用（Orton建議燒制過程的監(jiān)測(cè)采用3錐系統(tǒng)，即一個(gè)導(dǎo)錐、一個(gè)燒制錐、一個(gè)后備錐，也可以同時(shí)使用4個(gè)錐）。

在一個(gè)150℃/小時(shí)升溫速度的爐子中，08號(hào)測(cè)溫錐甚至變形到頂部彎曲至底部（955℃）。在984℃時(shí)，07號(hào)測(cè)溫錐達(dá)到相同的形變；經(jīng)過1小時(shí)的恒溫處理后，06號(hào)測(cè)溫錐發(fā)生形變；經(jīng)過3小時(shí)的恒溫處理后，05號(hào)測(cè)溫錐發(fā)生形變。

由于溫度和時(shí)間是測(cè)溫錐的兩個(gè)重要的因素，加熱速率會(huì)影響測(cè)溫錐的變形溫度。圖2是3種測(cè)溫錐同時(shí)在不同的加熱速率下的變形溫度。顯然，當(dāng)升溫速率加快時(shí)，達(dá)到變形的終點(diǎn)溫度也隨之升高。這種相關(guān)關(guān)系存在于大多數(shù)的陶瓷產(chǎn)品和釉料中，這也是一個(gè)很好的例證為什么僅有溫度并不足以保證適當(dāng)?shù)氖旎瘲l件或燒制條件。

基于“時(shí)鐘位置”描述的測(cè)溫錐變形的系統(tǒng)在對(duì)于測(cè)溫錐頂部位置與設(shè)想的時(shí)鐘面的關(guān)系的觀察下逐漸形成。圖3顯示了類似時(shí)鐘的測(cè)溫錐變形，使用者可以用相應(yīng)的垂直角度來描述測(cè)溫錐的實(shí)際彎曲程度。圖4是一個(gè)常用的模板，以2°的角度增量來測(cè)量測(cè)溫錐的變形，在這個(gè)圖例中，72°角應(yīng)該為報(bào)告經(jīng)過或終點(diǎn)溫度。

圖5則描述了在燒制過程中用來記錄變形或彎曲的時(shí)鐘系統(tǒng)，顯然彎曲不是線性關(guān)系，因此使用者在燒制過程中必須牢記這一點(diǎn)。





4. 如果使用熱電偶，為什么還要使用測(cè)溫錐？

熱電偶因其結(jié)構(gòu)簡(jiǎn)單、操作方便、安裝容易，是使用最為廣泛的溫度指示器。熱電偶記錄在頂端獲得的溫度，只是空間和時(shí)間的一點(diǎn)，一個(gè)熱電偶無法決定加熱過程；一只熱電偶是無法提供窯爐在不同方位加熱是否均勻的信息。

使用測(cè)溫錐所帶來的成本節(jié)約遠(yuǎn)遠(yuǎn)大于測(cè)溫錐的成本，并且保證了陶瓷的質(zhì)量。

5. 使用什么樣的測(cè)溫錐？

為了使用正確型號(hào)的測(cè)溫錐，我們首先要確定如下問題：

• 所期望的最高燒制溫度；

• 在最高溫度下保持或恒溫時(shí)間；

• 窯爐中的氣氛類型；

• 最后200℃的升溫速率。

利用上述信息，通過以下步驟確定測(cè)溫錐的溫度范圍：

• 利用Orton的等溫圖找到和燒制條件最接近的測(cè)溫錐型號(hào)和最高溫度（這個(gè)會(huì)作為“燒制錐”）；

• 如果在最高溫度有一個(gè)持續(xù)恒溫時(shí)間，一個(gè)小時(shí)必須提高測(cè)溫錐一個(gè)熱度、三個(gè)小時(shí)必須提高測(cè)溫錐兩個(gè)熱度、九個(gè)小時(shí)必須提高測(cè)溫錐三個(gè)熱度；

• 如果窯爐中有一個(gè)安裝在頂部的熱電偶，請(qǐng)適當(dāng)降低“燒制錐”的熱度，因?yàn)楦G爐的頂部通常比測(cè)溫錐所在的地方要熱得多；

• 對(duì)于測(cè)試燒制，用兩個(gè)“導(dǎo)錐”（稍涼，溫度低一點(diǎn)）和一個(gè)“后備錐”（稍熱，溫度高一點(diǎn)）放在燒制錐的周圍。

（對(duì)于小窯爐，燒制升溫速率很快，可以達(dá)到300℃/小時(shí)或更高的升溫速度，必須使用Orton小測(cè)溫錐，小測(cè)溫錐可以耐更快的升溫速率，而不會(huì)有副作用。）

6. 為什么要用帶底座的測(cè)溫錐？

在使用Orton的測(cè)溫錐時(shí)，測(cè)溫錐的角度和高度是非常重要的兩個(gè)因素，操作者可能會(huì)花費(fèi)大量的時(shí)間和勞動(dòng)力。

高度的設(shè)置會(huì)嚴(yán)重影響測(cè)溫錐的變形過程。圖6顯示了測(cè)溫錐高度對(duì)測(cè)溫錐變形的影響，高度越高測(cè)溫錐的變形越大、高度越低測(cè)溫錐的變形越小。





“角度設(shè)置“也影響測(cè)溫錐的變形，如圖8和圖9，采用了與”高度設(shè)置“類似的程序，幾個(gè)測(cè)溫錐被放置成不同的角度，而其他條件相同。當(dāng)測(cè)溫錐放置角度小于設(shè)計(jì)的8°時(shí)，測(cè)溫錐的變形程度要小于正常為8°時(shí)的變形程度。圖10中，大號(hào)測(cè)溫錐被正確地放置為8°的角度和5.08cm（2"）的高度。

隨著Orton帶底座的測(cè)溫錐的推出，這種依賴于人力來調(diào)整高度和角度的過程不需要了。Orton的改良品種－－帶底座的測(cè)溫錐，不再需要調(diào)節(jié)測(cè)溫錐的高度和角度了，確保用戶燒制過程是一致的、燒制過程可重復(fù)的。

7. Orton帶底座的測(cè)溫錐如何工作？

圖14顯示了Orton擁有專利的測(cè)溫錐底座，這個(gè)底座在燒制過程中作為支撐。Orton工程人員研究了手工放置不正確帶來的測(cè)量結(jié)果不一致的問題，開發(fā)了帶底座的測(cè)溫錐。測(cè)溫錐彎曲時(shí)所用的底座在設(shè)計(jì)和制造時(shí)都是精心控制和設(shè)計(jì)的。

圖15比較了Orton帶底座的測(cè)溫錐和不帶底座的大測(cè)溫錐的形變分布，帶底座的測(cè)溫錐的變形角度分布明顯變小 ，說明帶底座的測(cè)溫錐的測(cè)試精度高、重復(fù)性好。





8. Orton的測(cè)溫錐是品質(zhì)最好的嗎？

圖16中顯示了測(cè)溫錐的變形的一致性是Orton測(cè)溫錐品質(zhì)和一貫承諾的最好解釋。圖16是48個(gè)帶底座的測(cè)溫錐同時(shí)燒制時(shí)表現(xiàn)出的變形一致性，測(cè)試重復(fù)性好。











9. 升溫速率和停留時(shí)間意味什么？

“升溫速率”是指在燒制時(shí)窯爐溫度的上升速度，如果窯爐在3個(gè)小時(shí)內(nèi)升至600℃，這意味著升溫速率為200℃/小時(shí)，升溫速率是很重要的，因?yàn)樯郎厮俾蕸Q定了測(cè)溫錐在什么溫度發(fā)生變形。Orton提供了不同升溫速率下的不同測(cè)溫錐的終點(diǎn)溫度，供用戶選擇。
“停留時(shí)間”意味著窯爐在指定溫度停留的時(shí)間，停留時(shí)間可以使得窯爐達(dá)到平衡，或者在燒制過程中因?yàn)楣に嚨囊蟊仨氃谥付囟韧Ａ粢欢ǖ臅r(shí)間。

10. 測(cè)溫錐放置時(shí)間很長(zhǎng)，仍能用嗎？

當(dāng)然能用，測(cè)溫錐沒有保質(zhì)期。一般來說，測(cè)溫錐應(yīng)該保存在通風(fēng)干燥的地方，只要沒有破裂或明顯裂縫，測(cè)溫錐仍能使用。Orton的技術(shù)人員測(cè)試了50多年前的測(cè)溫錐，測(cè)試結(jié)果與以前的結(jié)果相比，并沒有發(fā)現(xiàn)什么變化。

11.  在Orton提供的溫度轉(zhuǎn)換表上，數(shù)字27、108、270代表什么？

數(shù)字27、108、270指的是升溫速率，升溫速率對(duì)測(cè)溫錐變形彎曲溫度有決定性影響。27、108、270分別對(duì)應(yīng)于慢速、中速、快速升溫。

注意，帶底座的測(cè)溫錐和不帶底座的大號(hào)測(cè)溫錐的溫度表現(xiàn)是不一樣的，在相同的升溫速率下，變形彎曲的溫度是有差異的。例如帶底座的06號(hào)測(cè)溫錐在快速升溫速率下得到的變形彎曲溫度為1013℃、而不帶底座的06號(hào)測(cè)溫錐在相同條件下的變形彎曲溫度為1011℃，兩者相差2℃。

12. 如何使用測(cè)溫錐？

Orton制造四種不同類型的測(cè)溫錐（小號(hào)測(cè)溫錐、棒狀測(cè)溫錐、大號(hào)測(cè)溫錐以及帶底座的測(cè)溫錐）。

大號(hào)測(cè)溫錐和帶底座測(cè)溫錐用于測(cè)量溫度均勻性以及/或者判斷是否有足夠的熱 功率來燒制陶瓷。測(cè)溫錐顯示了陶瓷是否受到了足夠的熱功率來燒制陶瓷或釉料，一個(gè)合適的測(cè)溫錐會(huì)發(fā)生變形彎曲，測(cè)溫錐的頂端會(huì)基本接觸到底座上，對(duì)測(cè)溫錐的簡(jiǎn)單一眼即可判斷燒制是否成功。

小號(hào)測(cè)溫錐或棒狀測(cè)溫錐主要用于窯爐切斷設(shè)備，叫“窯爐監(jiān)控器”，這是一個(gè)機(jī)械裝置，當(dāng)窯爐中的溫度足夠的時(shí)候，在“窯爐監(jiān)控器”棒的重力下，測(cè)溫錐發(fā)生變形彎曲，切斷電路。

要真實(shí)測(cè)量陶瓷接受的熱功率，必須將大號(hào)測(cè)溫錐或帶底座的測(cè)溫錐放置在陶瓷的旁邊。

13. 燒制結(jié)束后，如何知道測(cè)溫錐受到的溫度？

有兩種方法可以測(cè)量測(cè)溫錐受到的溫度，第一個(gè)方法需要Orton的測(cè)量模板，Orton的測(cè)量模板是一個(gè)塑料卡，可以測(cè)量大號(hào)測(cè)溫錐或帶底座的測(cè)溫錐的變形彎曲角度，這個(gè)塑料卡可以讀出10至90°的范圍，燒制的測(cè)溫錐緊靠在Orton的測(cè)量模板，測(cè)溫錐頂端的位置顯示了彎曲角度，如果測(cè)溫錐的彎曲角度達(dá)到90°，認(rèn)為是燒制完全了。

第二個(gè)方法是“時(shí)鐘”方法，這個(gè)方法需要知道測(cè)溫錐頂端在時(shí)鐘面的位置，對(duì)于測(cè)溫錐來說，時(shí)鐘1點(diǎn)鐘位置表示測(cè)溫錐還沒有變形彎曲，時(shí)鐘6點(diǎn)鐘表示測(cè)溫錐的頂端接觸到了底座上，一般來說處于測(cè)溫錐頂端處于5點(diǎn)或6點(diǎn)鐘位置，被認(rèn)為是燒制比較合適。



14. 如何知道測(cè)溫錐的溫度是多少？

要知道測(cè)溫錐的溫度是多少，必須知道窯爐的加熱速率以及測(cè)溫錐的變形彎曲角度，彎曲角度可以用Orton的測(cè)量模板測(cè)量?；诟G爐的加熱速率和測(cè)溫錐的彎曲角度，在Orton提供的測(cè)溫錐圖上即可查詢得到測(cè)溫錐的溫度。你可以直接下載或者給我們電子郵件，我們可以直接免費(fèi)送給你。該程序會(huì)自動(dòng)將彎曲角度轉(zhuǎn)化為溫度、計(jì)算加熱速率以及其他。

15. 以前我沒有使用過測(cè)溫錐，我應(yīng)該使用哪種測(cè)溫錐？

大部分的陶瓷或釉質(zhì)制造經(jīng)過長(zhǎng)時(shí)間的實(shí)踐，他們都已經(jīng)知道該采用哪種類型的測(cè)溫錐在陶瓷或釉質(zhì)燒制成熟時(shí)會(huì)發(fā)生變形彎曲。例如，瓷器釉質(zhì)應(yīng)該采用6號(hào)測(cè)溫錐，對(duì)于這個(gè)產(chǎn)品我們會(huì)向用戶建議采用大號(hào)測(cè)溫錐或者帶底座的6號(hào)測(cè)溫錐。

16. “Heatwork”（熱功）代表什么？

“熱功率”是一個(gè)用于描述在燒制時(shí)，時(shí)間和溫度對(duì)陶瓷的一個(gè)綜合作用，燒制陶瓷非常類似于烤制蛋糕，在許多的加工工藝中必須選擇溫度和時(shí)間。例如，一個(gè)薄蛋糕的工藝處方中規(guī)定：蛋糕必須在375℃下停留45分鐘；如果是紙托蛋糕，則必須將時(shí)間減小為30分鐘，因?yàn)榧埻械案馕盏臒崃扛?，因此必須將時(shí)間縮短為30分鐘。

在陶瓷工業(yè)中，必須保證陶瓷或釉質(zhì)在一定的時(shí)間內(nèi)吸收一定的熱量，你不能將陶瓷直接放置在2232°F的窯爐中保持一個(gè)小時(shí)，這樣會(huì)導(dǎo)致嚴(yán)重的焙燒不足，必須再焙燒19個(gè)小時(shí)才能保證陶瓷的燒制成熟。

17. 窯爐氣氛的變化是否會(huì)影響測(cè)溫錐？

是的。測(cè)溫錐在還原氣氛中與在氧化氣氛中是是非常不一樣的。因此，測(cè)溫錐還是窯爐空氣質(zhì)量的監(jiān)測(cè)工具。測(cè)溫錐比大部分的陶瓷對(duì)氣氛更加敏感，因此，測(cè)溫錐作為可以作為窯爐中氣氛變化的警告標(biāo)志，例如，如果在燒制時(shí)發(fā)現(xiàn)測(cè)溫錐是白色的，然后突然變成灰色的，是窯爐中氣氛變化的明顯標(biāo)志。測(cè)溫錐可以用于還原氣氛中測(cè)量溫度均勻性以及溫度重復(fù)性。在氧化氣氛中按照測(cè)溫錐彎曲角度換算溫度應(yīng)該會(huì)發(fā)生一些變化。

18. “鹽析”對(duì)測(cè)溫錐的測(cè)溫準(zhǔn)確性有何影響？

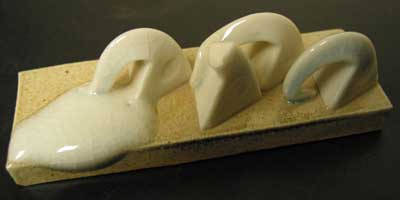

事實(shí)上，鹽溶液可以使得測(cè)溫錐更加光亮和光滑，還是能夠如預(yù)期那樣發(fā)生彎曲，鹽不會(huì)引起很奇怪的現(xiàn)象。

無論如何，有一件事必須特別注意：鹽的加入方式的不同，會(huì)引起窯爐溫度的突然下降，就像將水潑到熱的爐子上，這個(gè)溫度的突然下降會(huì)在測(cè)溫錐上形成一個(gè)硬的殼，這個(gè)堅(jiān)硬的外殼會(huì)凍結(jié)測(cè)溫錐，并延遲測(cè)溫錐的彎曲。如果先降溫然后再升溫，這個(gè)堅(jiān)硬的外殼會(huì)變得更加嚴(yán)重突出；如果窯爐溫度發(fā)生波動(dòng)，會(huì)在測(cè)溫錐上形成更厚的外殼。

因此，只要在測(cè)溫錐上加鹽，溫度下降不是很嚴(yán)重，溫度也會(huì)逐漸恢復(fù)，測(cè)溫錐會(huì)正常工作。

另外，含鐵的測(cè)溫錐（010號(hào)測(cè)溫錐到3號(hào)測(cè)溫錐）由于鐵氧化物的存在，對(duì)堅(jiān)硬外殼更加敏感。

19. 窯爐中測(cè)溫錐的放置？

在窯爐中放置測(cè)溫錐是很重要的，在窯爐中的不同區(qū)域放置測(cè)溫錐可以確定整個(gè)窯爐中的熱功的分布，當(dāng)窯爐中不同位置放置了測(cè)溫錐，窯爐中的不同位置的測(cè)溫錐將窯爐中的熱分布測(cè)定出來了，這個(gè)信息可以為調(diào)整燒制條件提供依據(jù)。

測(cè)溫錐在窯爐中的位置也是很重要的考慮因素，測(cè)溫錐以期望的形勢(shì)彎曲；如果測(cè)溫錐放置在風(fēng)口位置，測(cè)溫錐會(huì)形成一個(gè)“硬殼”，這個(gè)硬殼會(huì)影響測(cè)溫錐的彎曲；如果測(cè)溫錐放置在離熱源比較近的位置，例如在電熱絲附近，測(cè)溫錐彎曲的時(shí)間或變形方式也會(huì)受到影響。

20. 影響陶瓷燒制品質(zhì)的因素。

在燒制過程中，時(shí)間、溫度以及窯爐氣氛會(huì)影響陶瓷制品的燒制，由于Orton的測(cè)溫錐的成份與陶瓷相似，時(shí)間、溫度以及窯爐氣氛同樣也影響測(cè)溫錐的彎曲。

升溫速率：升溫速率影響測(cè)溫錐開始變形彎曲的溫度、彎曲的速率以及燒制的終點(diǎn)溫度（測(cè)溫錐的等效溫度）。一般來說，陶瓷產(chǎn)品或測(cè)溫錐加熱的速率越快，產(chǎn)品燒熟的溫度或彎曲的溫度也越高。測(cè)溫錐的終點(diǎn)溫度隨升溫速率的加快而升高。

停留時(shí)間：停留時(shí)間也會(huì)影響陶瓷制品或測(cè)溫錐的燒熟，停留時(shí)間影響測(cè)溫錐的彎曲，一般來說將溫度升高至最高溫度，在最高溫度處停留1~2小時(shí)；如果停留4~6小時(shí)，必需使用下一個(gè)熱度的測(cè)溫錐；如果停留16~20小時(shí)，必需使用再下一個(gè)熱度的測(cè)溫錐。

窯爐氣氛： 陶器專家知道窯爐氣氛對(duì)陶瓷制品的反應(yīng)和性能有巨大的影響，由于測(cè)溫錐的變形彎曲是由于熱化學(xué)反應(yīng)，熱化學(xué)反應(yīng)則受到氣氛的影響。幸運(yùn)的是，影響陶瓷制品性能的條件與測(cè)溫錐的變形彎曲條件一致，因此測(cè)溫錐可以作為評(píng)價(jià)窯爐燒制區(qū)域溫度分布的有效工具，測(cè)溫錐可以在以下幾方面評(píng)價(jià)：

• 氧化或還原程度；

• 含硫氣體的存在；

• 水蒸汽的存在；

• 火焰碰撞測(cè)溫錐；

• 附近熱源或冷源的輻射效應(yīng)；

• 窯爐中氣流（冷空氣）。

還原氣氛對(duì)測(cè)溫錐的變形彎曲有相反的作用，含金屬化合物的玻璃料的低溫測(cè)溫錐對(duì)還原氣氛是非常敏感的，在還原氣氛下有機(jī)粘合劑不能被完全氧化，測(cè)溫錐發(fā)生膨脹以及變黑。測(cè)溫錐的膨脹會(huì)改變測(cè)溫錐變形的特性，“紅色”測(cè)溫錐（含鐵氧化物，O10#至3#）受還原氣氛的影響，燒制結(jié)束后，測(cè)溫錐會(huì)有一個(gè)綠色至黑色的外表。

不含鉛或鐵氧化物（測(cè)溫錐O19#至O11#，不含鐵的O11#至3#，以及4#至42#）的測(cè)溫錐均可以應(yīng)用在還原氣氛中，在進(jìn)入還原氣氛窯爐之前，將測(cè)溫錐燒制完全，在空氣中，在800~850°F（430~455°C）將有機(jī)粘合劑燒掉。

測(cè)溫錐和大部分的陶瓷在還原氣氛中，在更低的溫度，會(huì)成熟快一些；如果在玻璃變形區(qū)域加熱預(yù)燒會(huì)改變測(cè)溫錐的變形彎曲特征，因此用戶應(yīng)該設(shè)置自己的加熱程序，并控制整個(gè)測(cè)試過程。

對(duì)于交替更換窯爐（氧化氣氛和還原氣氛交替）不會(huì)對(duì)測(cè)溫錐的變形彎曲發(fā)生影響。

含硫氣氛或還原氣氛的窯爐可能是的測(cè)溫錐在表面形成一層”殼“，而內(nèi)部則變成流動(dòng)的，產(chǎn)生不確定的變形，外層的殼是由于測(cè)溫錐表面的化學(xué)組成發(fā)生變化而造成的。

測(cè)溫錐O10#~O3#在快速升溫的燃燒爐子中也會(huì)在外層生成“硬殼”，這個(gè)“硬殼”是由于在水汽含量較高的環(huán)境中，測(cè)溫錐中的硼氧化物的揮發(fā)造成的，“硬殼”會(huì)導(dǎo)致測(cè)溫錐的變形彎曲溫度升高，嚴(yán)重的情況下，“硬殼”測(cè)溫錐會(huì)直接斷裂而不彎曲，就像斷裂的樹枝一樣，邊緣尖銳。

窯爐中水汽的存在，尤其是水汽含量較高的情況，也會(huì)影響測(cè)溫錐的彎曲性能。事實(shí)上，即使少量的水汽，也會(huì)使得測(cè)溫錐的彎曲溫度提前，因?yàn)樵跓七^程中水汽擴(kuò)散進(jìn)入測(cè)溫錐，引起玻璃化過程的變化造成的。
